UWB & ZigBee創新融合組網
，增設礦山井下撤離、呼叫雙保險

發布日期：2023-05-31 瀏覽次數：22

打造智慧礦山需要建設的配套系統很多，如安全監控

、重要設備以及定位系統等

。但面對煤礦高危的生產環境

，以人為本保障作業人員生命安全是最基本的原則要求

，因此煤礦對于人員的安全有強管理需求，人員定位系統是智能煤礦建設不可或缺的重要組成

。

2023年5月5日

，國家礦山安全監察局批準公示了《煤礦井下人員位置監測系統使用與管理規范》等21項行業標準（2023年9月1日實施），進一步規定了煤礦井下人員位置監測系統相關使用與管理規范以及井下人員位置的相關接入規范

。

隨著智慧礦山建設的不斷推進

，煤礦井下人員定位系統也從一般精度向著高精度轉型。在8月20日即將實施的《AQ 1119—2023 煤礦井下人員定位系統通用技術條件》標準中

，有關煤礦井下人員精確定位系統的定義為“靜態定位誤差小于 0.3 m的煤礦井下人員定位系統”

。
盡管新標準并沒有限制使用某種特定的無線定位技術，但是綜合考量市場上主流無線定位技術的性能指標以及礦井下應用場景的復雜性

，能夠達到精確定位要求的也就是UWB超寬帶定位技術

。

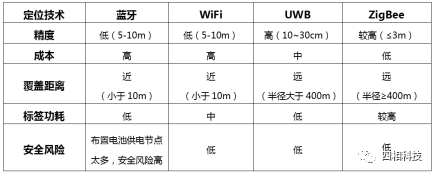

*四種無線定位技術比較

與其他無線定位技術相比，UWB具有定位精度高

、功耗低

、覆蓋距離遠

、成本適中、多徑分辨能力強

、穿透能力強

、抗干擾能力強、隱蔽性好等優點

，非常符合復雜礦井環境下對定位技術的高要求

，其優越性能也成為傳統井下人員定位系統向著“精確定位”轉型升級的關鍵驅動力之一

。

專注于UWB定位技術研發多年，四相科技定位系列硬軟件產品均有自主知識產權

。在煤礦領域

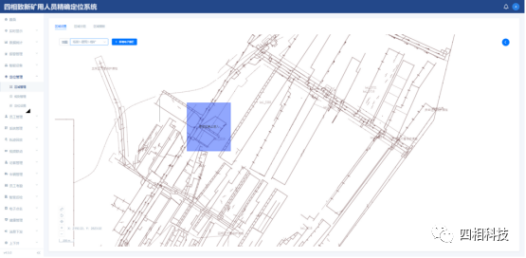

，四相科技不僅擁有輕松滿足井下差異化需求的全系列硬軟件產品，配套開發的包含煤礦井下人員精確定位系統
、精確定位分站

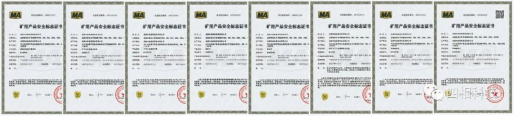

、人員標識卡、車載標識卡等種類豐富的KJ1570礦用產品線也均通過煤安認證

。

UWB+ZigBee創新融合組網

，增設井下撤離、呼叫雙保險

與市面上其他UWB定位產品相比

，四相科技硬件產品均采用UWB（定位）+ZigBee（通訊）進行創新融合組網

，在礦山高危應用場景下，增加了ZigBee通訊優勢

。
一方面

，對于重要指令如呼叫、撤離

，四相產品采用雙通信技術下發模式

，優先ZigBee下發，若ZigBee下發失敗轉UWB鏈路下發

，為井下撤離
、呼叫增設雙保險，確保意外發生時后臺能夠與被困者進行通訊

。而終端設備可以接收系統中下發的漢字數達41個

，也提高終端設備的通信能力。

通過ZigBee下發信息和上傳求救信號
，豐富和擴展定位系統功能應用
；
工作模式情況下，ZigBee技術傳輸速率低
，傳輸數據量很小
，因此信號的收發時間很短。非工作模式時
，ZigBee處于休眠模式非常省電
。融合應用UWB和ZigBee網絡，有效降低標簽綜合功耗
，增加整體續航
；
通過ZigBee進行時隙調度，可大幅降低標簽信號間的干擾，增加系統容量
；
可根據應用場景
，動態調整和配置信道以及算法和相關無線參數，保證標簽不同場景最佳定位效果
；
定位網絡和數據傳輸網絡分離
，系統穩定性加強。
